TAKAL PENARIK SAMPEL TANAH

Telah didaftarkan Hak Cipta dengan No. 000138553

Nama Inovator : Fadly Achmad, ST, M.Eng, Moh. Ramadhan Dg. Taleba, Nasran Lepi

Unit Kerja         : Fakultas Teknik UNG

Email                 : fadly_achmad30@yahoo.com

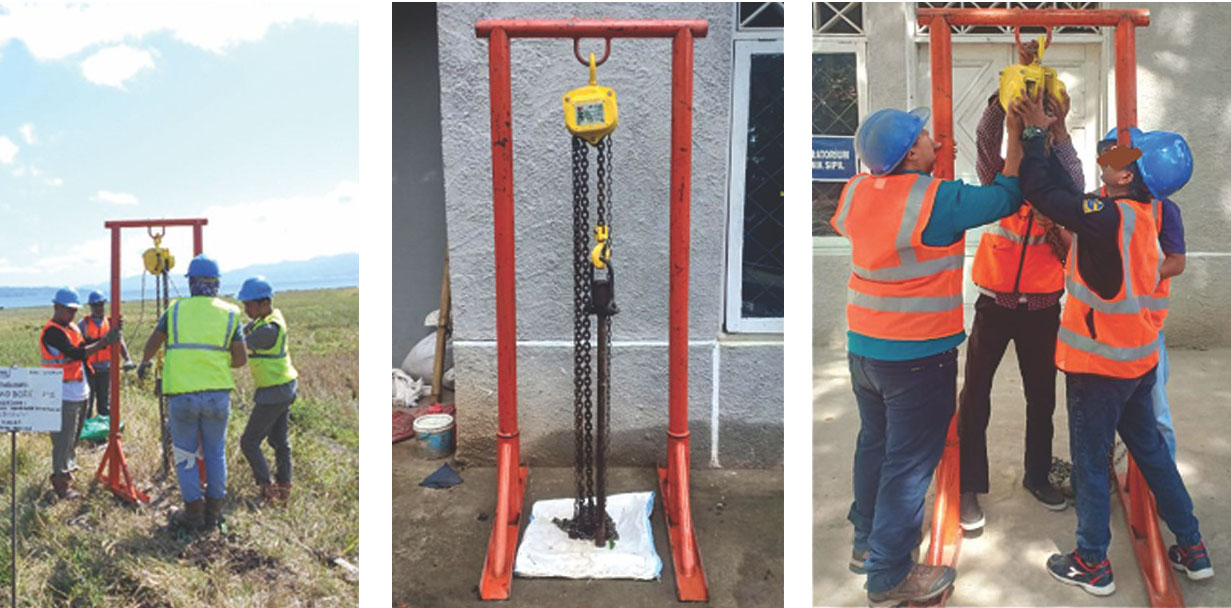

Takal penarik sampel tanah adalah alat bantu yang digunakan untuk memudahkan menarik tabung sampel dari dalam tanah pada saat pengeboran. Pengambilan sampel tanah asli (undisturbed sample) pada kedalaman tertentu dengan mengunakan alat hand bore sangat sulit dilakukan, hal ini disebabkan oleh berat sendiri alat bor ditambah besarnya lekatan tanah yang menahan tabung sampel yang sudah masuk ke dalam tanah pada kedalaman tertentu. Untuk memudahkan personil menarik tabung pengambilan sampel, dibuatlah alat bantu takal penarik sampel tanah yang didesain khusus untuk menarik stang bor tersebut. Alat takal penarik sampel tanah ini dibuat di Laboratorium Teknik Sipil Fakultas Teknik Universitas Negeri Gorontalo. Alat ini didesain berdasarkan pengalaman dan kendala yang dihadapi tim bor selama pengujian di lapangan ketika menjumpai jenis tanah lempung. Kondisi tanah lempung pada umumnya memiliki nilai tahanan gesek yang relatif besar berkisar antara 0.07 – 1.95 kg/cm2, sehingga hal ini menyulitkan tim bor pada saat mengangkat tabung pengambil sampel. Berbagai cara yang dilakukan oleh timtim bor dengan menggunakan beberapa metode untuk mengangkat stang bor yang terhubung dengan tabung pengambilan sampel, diantaranya dengan menggunakan dongkrak hidrolis kapasitas 5 ton. Hal ini membutuhkan waktu yang cukup lama dan rumit sehingga waktu kerja menjadi tidak efektif. Setelah menggunakan alat takal penarik sampel tanah, waktu yang dibutuhkan oleh tim bor ±5 menit untuk stang bor yang tehubung dengan tabung pengambilan contoh tanah. Takal penarik sampel tanah sudah diujicoba di lapangan dengan berbagai kondisi di atas dan hasilnya proses pengambilan sampel menjadi lebih mudah dan efisien. Kelebihan dari alat takal penarik sampel tanah, yakni disesuaikan dengan posisi berdiri pekerja sehingga bisa menghindari resiko kecelakaan.

Beberapa kelebihan takal penarik sampel tanah antara lain:

1. Alat takal penarik sampel tanah digunakan sebagai alat bantu untuk memudahkan pengambilan sampel tanah pada kedalaman tertentu dilapangan.
2. Waktu yang dibutuhkan untuk mengambil tabung sampel tanah lebih cepat dibanding cara konvensional.
3. Bahan struktur seluruh komponen ini terdiri dari bahan besi dengan desain struktur yang kuat.
4. Fungsi kerja alat takal penarik sampel tanah dapat memudahkan timbor melakukan penarikan stangbor yang terhubung dengan tabung contoh pengambilan tanah.
5. Metode pembuatan alat takal penarik sampel tanah sangat mudah dirakit dengan proses pengelasan dengan desain ukuran atau dimensi yang sudah ditentukan.

ALAT PERINGATAN DINI GEMPA BERBASIS MASYARAKAT

Nama Inovator   : Fadly Achmad, ST, M.Eng.

Unit Kerja           : Fakultas Teknik UNG

Email                   : fadly_achmad30@yahoo.com

Kelebihan alat ini adalah murah, banhannya mudah didapat, cara pengoperasiannya mudah dan mudah dipindahkan. Sistem kerja adalah terletak pada bandul. Bandul digantung mengayung bebas dan akan bergerak kesamping ketika ada goyangan (gempa). Bandul ini akan menyentuh saklar yang terhubung dengan alarm, selanjutnya alarm akan berbunyi. Pada saat alarm berbunyi, maka pertanda sedang terjadi gempa sehingga masyarakat bisa segera menyelamatkan ke tempat yang lebih aman.
